Сборно-монолитный каркас здания от производителя

Сборно-монолитный каркас — это современная конструктивная система, объединяющая преимущества сборного железобетона и монолитного строительства. Технология предполагает использование заводских железобетонных элементов (колонн, ригелей, плит перекрытия) с последующим объединением их монолитными бетонными узлами. Наш завод железобетонных изделий в Воронеже предлагает полный комплект элементов для возведения зданий любой этажности. В этом материале подробно расскажем об особенностях сборно-монолитного каркаса, его преимуществах и номенклатуре выпускаемых изделий.

Что такое сборно-монолитный железобетонный каркас

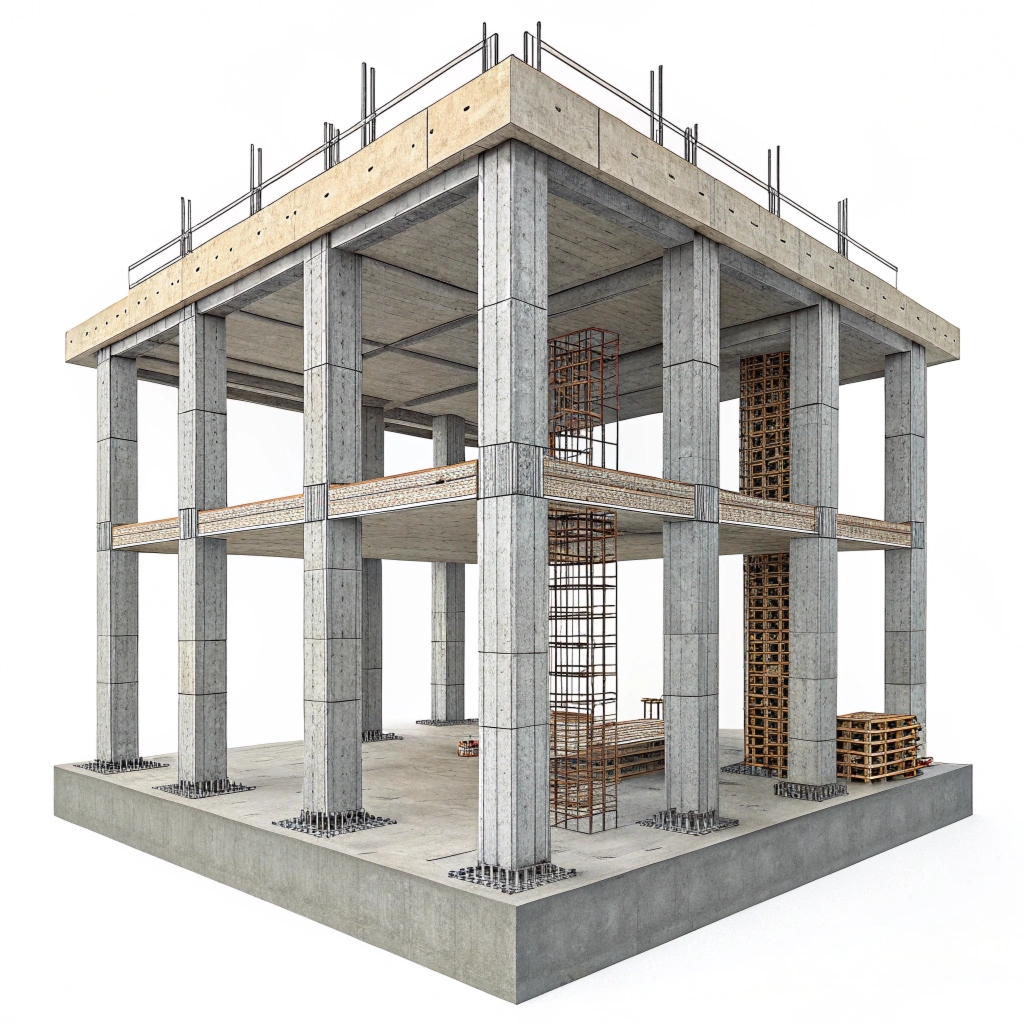

Сборно-монолитный железобетонный каркас представляет собой пространственную конструкцию, состоящую из сборных элементов заводского изготовления и монолитных бетонных участков, объединяющих эти элементы в единое целое. Колонны и ригели изготавливаются на заводе, доставляются на стройплощадку и монтируются в проектное положение. После установки арматурных выпусков и опалубки узлы соединений заполняются бетоном, создавая жесткое и надежное сопряжение.

Такая технология позволяет сочетать высокое заводское качество сборных железобетонных изделий с пространственной жесткостью монолитного каркаса здания. Сборно-монолитная система одинаково эффективна при строительстве жилых многоэтажек, торговых центров, офисных зданий и промышленных объектов.

Преимущества сборно-монолитного каркаса здания

Сборно-монолитный каркас здания обладает целым рядом преимуществ по сравнению с традиционными конструктивными схемами.

Высокая скорость строительства. Заводские элементы изготавливаются параллельно с подготовкой фундамента на площадке. Монтаж сборного каркаса ведется быстрыми темпами, а монолитные узлы не требуют длительного набора прочности для продолжения работ.
Заводское качество элементов. Колонны, ригели и плиты проходят контроль на всех этапах производства. Сборный железобетонный каркас не зависит от погодных условий и квалификации рабочих на стройплощадке.
Пространственная жесткость. Монолитные узлы соединений обеспечивают совместную работу всех элементов. Сборно-монолитный каркас здания способен воспринимать высокие нагрузки, включая сейсмические воздействия.
Свобода планировочных решений. Технология позволяет перекрывать большие пролеты без промежуточных опор. Это особенно важно при строительстве торговых и офисных центров, где требуются свободные пространства.
Экономия материалов. Оптимальное сочетание сборных элементов и монолитных участков снижает расход бетона и арматуры по сравнению с полностью монолитным каркасом. Заводское изготовление уменьшает отходы и потери материалов.
Всесезонность монтажа. Работы по возведению сборно-монолитного железобетонного каркаса могут вестись при отрицательных температурах с применением противоморозных добавок и прогрева бетона.

Элементы сборно-монолитного каркаса

Система сборно-монолитного каркаса включает несколько типов железобетонных изделий, каждое из которых выполняет свою функцию в несущей конструкции здания.

Колонны железобетонные для сборно-монолитного каркаса

Колонны воспринимают вертикальные нагрузки от перекрытий и передают их на фундамент. В сборно-монолитном каркасе используются колонны с выпусками арматуры для соединения с ригелями и монолитными узлами. Колонны изготавливаются из тяжелого бетона классов В25-В40, армируются пространственными каркасами.

Таблица 1. Типы колонн для сборно-монолитного каркаса
Тип колонны	Сечение, мм	Бетон	Этажность применения	Особенности
Квадратная сплошная	300х300, 400х400	В25-В40	до 5 этажей	Для малоэтажного строительства
Квадратная сплошная	400х400, 500х500	В30-В40	5-16 этажей	Универсальное решение
Прямоугольная	400х600, 500х800	В30-В45	высотное строительство	Повышенная несущая способность
Круглая	диаметр 400-800	В30-В45	любая	Архитектурные решения

Ригели и прогоны каркаса

Ригели — горизонтальные несущие элементы, на которые опираются плиты перекрытия. В сборно-монолитном железобетонном каркасе ригели имеют арматурные выпуски для соединения с колоннами и последующего омоноличивания узлов.

Таблица 2. Ригели для сборно-монолитного каркаса
Тип ригеля	Сечение, мм	Длина, м	Бетон	Назначение
Прямоугольный	400х400, 400х600	3,0-7,2	В25-В30	Рядовые пролеты
Тавровый	полка 600, ребро 400	4,0-9,0	В25-В30	Увеличенная площадь опирания плит
Двутавровый	высота 600-900	6,0-12,0	В30-В35	Большие пролеты, тяжелые нагрузки
Безкапительный	300х500 (спец.)	3,0-6,0	В25-В30	Для безбалочных перекрытий

Плиты перекрытия

Плиты перекрытия формируют междуэтажные горизонтальные конструкции и обеспечивают пространственную жесткость сборно-монолитного каркаса здания. Используются многопустотные, ребристые или сплошные плиты в зависимости от пролетов и нагрузок.

Таблица 3. Плиты перекрытия для сборно-монолитного каркаса
Тип плиты	Толщина, мм	Ширина, м	Длина, м	Особенности
Многопустотная ПК	220	1,0-1,5	до 9,0	Для жилых и общественных зданий
Многопустотная ПБ	220	1,0-1,5	до 12,0	Гладкая поверхность, любые длины
Ребристая	300-400	1,0-1,5	до 12,0	Для повышенных нагрузок
Сплошная	120-160	1,0-1,5	до 6,0	Для санузлов, технических зон
Плита-распорка	160	1,0-1,5	до 6,0	Для обеспечения жесткости каркаса

Диафрагмы жесткости

Диафрагмы жесткости — вертикальные элементы, обеспечивающие устойчивость сборно-монолитного каркаса здания к горизонтальным нагрузкам (ветровым, сейсмическим). Изготавливаются в виде плоских железобетонных панелей с закладными деталями для соединения с колоннами и перекрытиями.

Технология монтажа сборно-монолитного каркаса

Возведение сборно-монолитного железобетонного каркаса ведется поэтапно с соблюдением технологической последовательности.

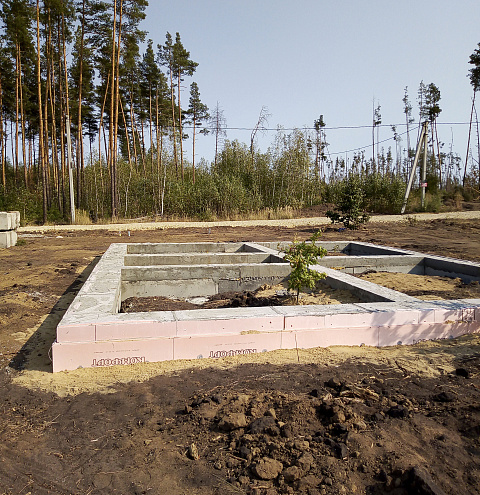

Этап 1. Подготовка фундамента. На готовый фундамент (монолитный или сборный) наносятся оси и разметка мест установки колонн.

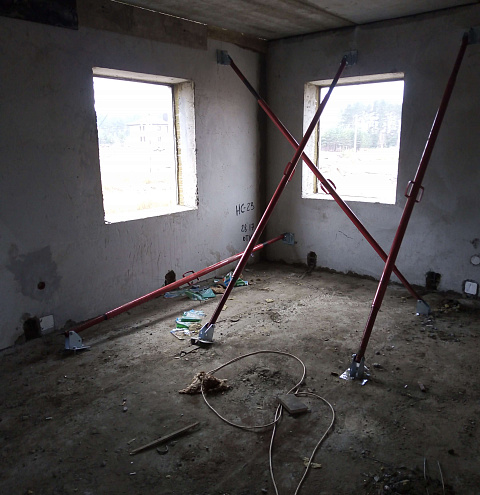

Этап 2. Монтаж колонн. Колонны устанавливаются в проектное положение, выверяются по вертикали и временно закрепляются. Арматурные выпуски колонн подготавливаются для соединения с ригелями.
Этап 3. Установка ригелей. Ригели монтируются на консоли колонн или опорные столики. Выпуски арматуры ригелей совмещаются с выпусками колонн.

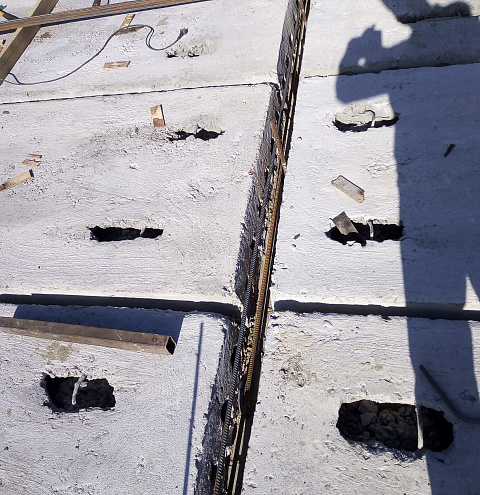

Этап 4. Укладка плит перекрытия. Плиты укладываются на ригели, обеспечивая проектное опирание. При необходимости плиты соединяются между собой сваркой закладных деталей.
Этап 5. Омоноличивание узлов. В местах сопряжения колонн и ригелей устанавливается опалубка, укладывается арматурная сетка и производится бетонирование монолитных узлов. После набора прочности бетоном узлы воспринимают нагрузки от вышележащих этажей.
Этап 6. Набор прочности и продолжение работ. Цикл повторяется для следующих этажей. При необходимости применяется тепловая обработка для ускорения твердения бетона в узлах.

Проектирование зданий со сборно-монолитным каркасом

Проектирование сборно-монолитного железобетонного каркаса требует учета множества факторов: этажности, нагрузок, сейсмичности района строительства, архитектурных решений.

Наши специалисты оказывают полную поддержку на этапе проектирования:

Помощь в выборе оптимальной конструктивной схемы
Предоставление типовых решений узлов сопряжения
Расчет нагрузок и подбор сечений элементов
Адаптация проекта под возможности производства
Разработка индивидуальных чертежей при необходимости

Правильно спроектированный сборно-монолитный каркас здания обеспечивает надежность, долговечность и экономическую эффективность строительства.

Контроль качества на производстве

Качество элементов сборно-монолитного каркаса контролируется на всех этапах изготовления.

Входной контроль. Лаборатория проверяет цемент, заполнители, арматуру на соответствие требованиям ГОСТ и проектным маркам.
Операционный контроль. Технологи следят за приготовлением бетонной смеси, режимами формования и тепловлажностной обработки.
Приемочный контроль. Готовые изделия проверяются по геометрическим размерам, качеству поверхностей, положению закладных деталей и выпусков арматуры.
Испытания. Образцы бетона от каждой партии проходят испытания на прочность, морозостойкость и водонепроницаемость в заводской лаборатории.

Таблица 4. Контролируемые параметры элементов каркаса
Параметр	Метод контроля	Допустимые отклонения
Геометрические размеры	Обмер рулеткой, шаблонами	±5-10 мм в зависимости от типоразмера
Прочность бетона	Испытание образцов на сжатие	Не ниже проектного класса
Положение выпусков арматуры	Обмер, шаблоны	±5 мм
Защитный слой бетона	Измерение толщиномером	Не менее проектного
Качество поверхности	Визуальный осмотр	Без раковин, наплывов, трещин

Доставка и сопровождение

Мы организуем доставку элементов сборно-монолитного железобетонного каркаса по Воронежу и Воронежской области специализированным транспортом.

Условия доставки:

Доставка колонновозами и панелевозами до 25 тонн
Разгрузка краном-манипулятором на объекте
Складирование в зоне монтажа
Поэтапная отгрузка по графику строительства
Сопровождение товаросопроводительными документами и паспортами качества

Для крупных объектов возможен шеф-монтаж — наши специалисты проконтролируют правильность установки конструкций и узлов соединений.

Часто задаваемые вопросы о сборно-монолитном каркасе

Вопрос: Чем сборно-монолитный каркас отличается от обычного сборного?

Ответ: В сборно-монолитном каркасе заводские железобетонные элементы (колонны, ригели) соединяются между собой монолитными бетонными узлами. Это дает пространственную жесткость, сравнимую с полностью монолитным каркасом, но сохраняет преимущества заводского изготовления элементов. Обычный сборный каркас соединяется сваркой закладных деталей, что менее надежно при высоких нагрузках и сейсмике.

Вопрос: Для каких зданий подходит сборно-монолитный железобетонный каркас?

Ответ: Технология универсальна и применяется для жилых многоэтажек, торговых и офисных центров, паркингов, промышленных зданий, складов, спортивных сооружений. Ограничений по этажности практически нет — сборно-монолитный каркас здания успешно работает при высоте до 25 этажей и более.

Вопрос: Какая этажность возможна при использовании сборно-монолитного каркаса?

Ответ: Сборно-монолитный каркас позволяет строить здания до 25-30 этажей без потери несущей способности. При необходимости более высокой этажности применяются усиленные колонны и специальные расчеты. Наш завод выпускает элементы для зданий любой этажности с соответствующим армированием и классом бетона.

Вопрос: Нужно ли утеплять сборно-монолитный каркас?

Ответ: Сам каркас — несущая конструкция, он не требует утепления. Теплозащита обеспечивается наружными стеновыми материалами (газобетон, кирпич, навесные фасады с утеплителем). Сборно-монолитный железобетонный каркас здания дает свободу выбора любых ограждающих конструкций.

Вопрос: Какова сейсмостойкость сборно-монолитного каркаса?

Ответ: Благодаря монолитным узлам соединений, сборно-монолитный каркас обладает высокой сейсмостойкостью — до 8-9 баллов при соответствующем проектировании. Пространственная жесткость и совместная работа всех элементов позволяют воспринимать динамические нагрузки без разрушения.

Вопрос: Можно ли заказать элементы нестандартных размеров?

Ответ: Да, наш завод изготавливает колонны, ригели и плиты по индивидуальным чертежам заказчика. Для этого необходимо предоставить проектную документацию или разработать ее с нашими проектировщиками. Мы изготовим металлоформы под любые размеры и конфигурации.

Вопрос: Как долго служит сборно-монолитный каркас?

Ответ: Нормативный срок службы железобетонного каркаса при правильной эксплуатации составляет не менее 50-75 лет. Фактически здания со сборно-монолитным каркасом могут служить более 100 лет при своевременном обслуживании и ремонте ограждающих конструкций.

Вопрос: Что входит в стоимость элементов каркаса?

Ответ: Стоимость включает изготовление элементов по чертежам, материалы (бетон, арматура, закладные детали), контроль качества и маркировку. Доставка рассчитывается отдельно в зависимости от объема и удаленности объекта. Для постоянных заказчиков и крупных партий предусмотрены скидки.

Почему выбирают наш завод для производства сборно-монолитного каркаса

✅ Собственное производство полного цикла. Мы производим все элементы сборно-монолитного железобетонного каркаса на собственном заводе — от заказа арматуры до отгрузки готовых изделий.

✅ Опыт и репутация. Более 15 лет на рынке железобетонных изделий. Наши каркасы используются при строительстве жилых комплексов, торговых центров и промышленных объектов в Воронеже и области.

✅ Лаборатория контроля качества. Каждая партия колонн, ригелей и плит проходит испытания в аккредитованной лаборатории. Вы получаете паспорта с реальными характеристиками.

✅ Индивидуальный подход. Работаем как с типовыми сериями, так и с уникальными проектами. Помогаем с проектированием и адаптацией чертежей под производство.

✅ Доставка и сопровождение. Свой автопарк спецтехники доставляет элементы каркаса точно в срок. Возможен шеф-монтаж и консультации на объекте.

✅ Цены производителя. Никаких посредников и наценок. Вы платите за реально произведенный продукт.

Как заказать сборно-монолитный каркас в Воронеже

Если вы планируете строительство и рассматриваете сборно-монолитный железобетонный каркас как оптимальное решение, свяжитесь с нами любым удобным способом.

Позвоните по телефону — наши менеджеры сориентируют по ценам, срокам и наличию типовых элементов.
Отправьте заявку на почту с указанием проекта или перечня необходимых изделий.
Приезжайте на завод — посмотрите производство, обсудите детали с технологами и проектировщиками.

Мы работаем с частными застройщиками, строительными компаниями, подрядными организациями. Формы оплаты любые — наличная, безналичная с НДС и без НДС.

Сборно-монолитный каркас — это современно, надежно и экономически выгодно. Доверьте строительство профессионалам и получите качественный результат в срок.

* Актуальные цены и наличие уточняйте у менеджеров. Вся информация носит справочный характер.
