Выбор сечения и длины забивной сваи — это базовое решение, от которого зависят несущая способность фундамента, устойчивость здания и итоговая смета. Нормативный документ задаёт чёткую сетку размеров, и понимание этой системы помогает избежать ошибок на этапе проектирования. Разберём, какие параметры предусмотрены стандартом, как расшифровать заводскую маркировку и по каким критериям подбирать изделия.
С 01.01.2013 в РФ действует ГОСТ 19804-2012 «Сваи железобетонные заводского изготовления. Технические условия», заменивший редакцию 1991 года. Документ охватывает цельные и составные железобетонные сваи, используемые в различных видах строительства, включая забивку.
Под действие стандарта попадают:
сплошные квадратные сваи;
полые круглые сваи;
сваи-оболочки;
составные конструкции;
сваи-колонны.

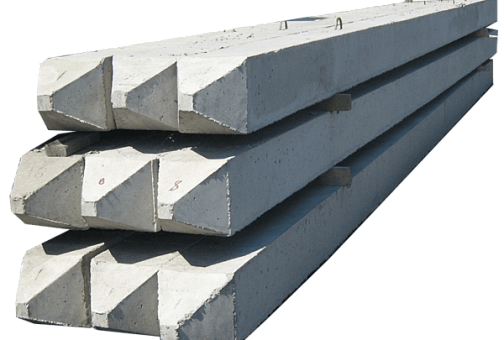

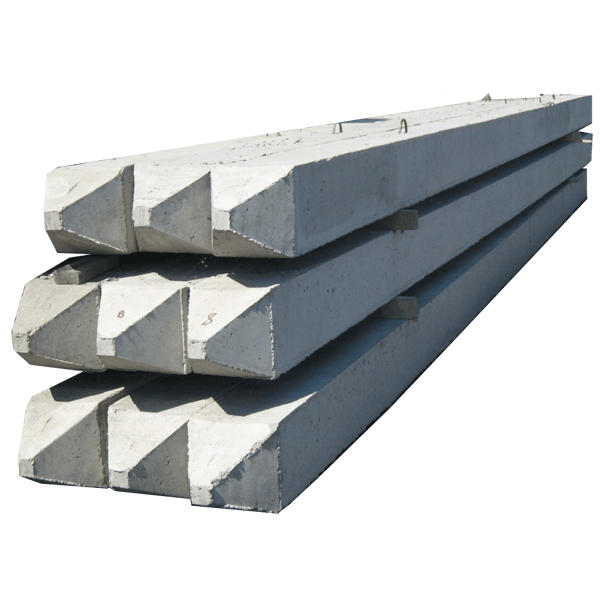

Для забивных фундаментов чаще всего применяют цельные сваи квадратного сплошного сечения (тип С).
С — свая сплошного квадратного сечения. Самый востребованный тип для ударного погружения.
СП — свая с круглой полостью. Легче, но жёсткость при изгибе ниже, поэтому при забивке используется ограниченно.
СС — составная свая, собираемая из нескольких секций. Позволяет достигать большой глубины.
СК — свая-колонна, совмещающая функции фундаментной опоры и стойки каркаса. Применяется в промышленных и агропромышленных объектах.
Для частных домов и типовых зданий почти всегда проектируют С.
Стандарт фиксирует следующий ряд размеров поперечного сечения (сторона квадрата в мм):
200 × 200
250 × 250
300 × 300
350 × 350
400 × 400
450 × 450
500 × 500
Сваи 200×200 и 250×250 обычно используют для лёгких построек, ограждений, временных сооружений. Для жилых домов и капитальных объектов минимально рекомендуют 300×300. Сечения 450×450 и 500×500 предназначены под тяжёлые конструкции с высокими нагрузками.
Цельные сваи типа С выпускаются длиной от 3 до 16 метров с шагом 1 м (3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16 м). Для отдельных сечений максимальная длина может ограничиваться производственными возможностями конкретного завода.
Составные сваи (СС) дают возможность погружаться на глубину до 28–32 метров.
Это железобетонные трубы с наружным диаметром 400–800 мм и стенкой 100–120 мм. Стандартные диаметры: 400, 500, 600, 800 мм. Длина — от 4 до 12 метров. В забивном варианте такие сваи применяют реже из-за меньшей жёсткости на изгиб; чаще их монтируют вибрацией или буроопускным способом.
Заводская марка по ГОСТ 19804-2012 состоит из букв и цифр. Пример:
С 100.35-8
С — тип (сплошная квадратного сечения).
100 — длина в дециметрах (100 дм = 10 м).
35 — сторона сечения в сантиметрах (35 см = 350 мм).
8 — номер типового армирования (характеризует схему и диаметр арматуры).
Дополнительные буквенные индексы:
н — предварительно напряжённая арматура;
у — усиленное армирование;
в — усилена для восприятия горизонтальных усилий (сейсмические районы);
т — для вечномёрзлых грунтов.
Полная запись может выглядеть так: С 100.35-8у B25 F150 W6.
| Марка сваи | Сечение, мм | Длина, м | Масса, т* |
|---|---|---|---|
| С 30.20-3 | 200 × 200 | 3 | 0,30 |
| С 60.20-4 | 200 × 200 | 6 | 0,60 |
| С 80.25-5 | 250 × 250 | 8 | 1,25 |
| С 100.30-6 | 300 × 300 | 10 | 2,25 |
| С 120.35-7 | 350 × 350 | 12 | 3,68 |
| С 140.40-8 | 400 × 400 | 14 | 5,60 |
| С 160.45-9 | 450 × 450 | 16 | 7,20 |
| С 160.50-10 | 500 × 500 | 16 | 8,00 |
* Масса рассчитана для бетона плотностью 2500 кг/м³, у разных производителей может отличаться на несколько процентов.
Какое сечение выбрать для коттеджа?
Для одно-двухэтажного дома с лёгкими стенами обычно достаточно 250×250 или 300×300 мм. Для кирпичных и монолитных зданий с подвалом берут 350×350 или 400×400 мм.
Что значит «С 80.30-6»?
Свая сплошная, квадратного сечения 300×300 мм, длина 8 метров, вариант армирования №6.
Отличие С от СП?
С — сплошная, СП — полая круглая. У полых меньше жёсткость на изгиб, поэтому для забивки их используют редко.
Какой стандарт действует?
ГОСТ 19804-2012.
Нагрузка — больше вертикальные и горизонтальные усилия → больше сечение.
Грунты — слабые слои требуют увеличения длины до плотного пласта.
Глубина несущего слоя — по данным геологических изысканий.
Назначение объекта — временные сооружения допускают меньшие сечения.
Оборудование для забивки — тяжёлые сваи требуют мощного молота или вибропогружателя.
Логистика — учитывать ограничения по транспортировке длинномеров.
Итог
ГОСТ 19804-2012 устанавливает чёткую сетку сечений и длин забивных железобетонных свай. Грамотное чтение маркировки и понимание типоразмеров позволяют подобрать изделия, которые обеспечат надёжность основания без излишних затрат.
