Типоразмеры и маркировка железобетонных лестничных маршей по ГОСТ 9818-85: полный инженерный справочник

Типоразмеры и маркировка железобетонных лестничных маршей по ГОСТ 9818-85: полный инженерный справочник

Лестничный марш из армированного бетона — базовый элемент вертикальных коммуникаций в жилых, общественных и промышленных зданиях. Чтобы обеспечить совместимость с типовыми лестничными клетками, заводы выпускают изделия строго регламентированных габаритов и несущей способности. В этом материале мы системно разберём маркировку, геометрию, нагрузки и правила подбора маршей согласно ГОСТ 9818-85, а также ключевым сериям рабочих чертежей.

1. Нормативная база

Все сборные железобетонные марши и площадки изготавливаются по следующим документам:

• ГОСТ 9818-85 «Марши и площадки лестничные железобетонные. Технические условия» — основной межгосударственный стандарт, задающий классификацию, общие требования к бетону, арматуре, допускам и испытаниям.
• Серия 1.050.1-2 — рабочие чертежи плоских маршей типа ЛМ и ЛМФ для жилых и общественных зданий (наиболее массовая серия).
• Серия 1.050.1-3 — ребристые марши типа ЛМП, применяемые при повышенных нагрузках.
• Серия 1.251.1-4 — изделия для промышленных объектов с особыми условиями эксплуатации.
• СП 20.13330.2016 «Нагрузки и воздействия» — содержит нормативные значения временных нагрузок на лестницы.

Допуски на геометрические параметры регламентирует ГОСТ 13015-2012.

2. Классификация и принципы маркировки

По конструктивному исполнению марши делят на три основных типа:

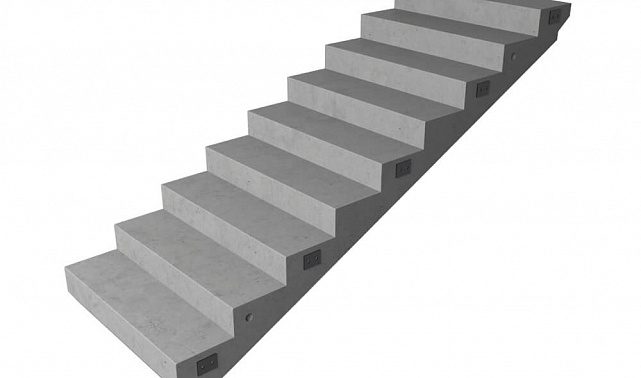

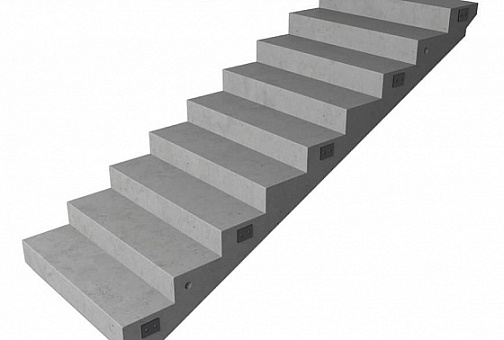

• ЛМ — плоские без фризовых ступеней (цельная плита постоянного сечения);
• ЛМФ — плоские с фризовыми ступенями (верхняя и нижняя ступени имеют особую форму для примыкания к площадкам);
• ЛМП — ребристые, с продольными рёбрами жёсткости снизу, что снижает массу при сохранении прочности.

Маркировка, нанесённая на боковую грань, кодирует все ключевые параметры. Разберём на примере ЛМ 27.11.14-4:

• ЛМ — тип марша (плоский);
• 27 — длина горизонтальной проекции в дециметрах (2720 мм);
• 11 — ширина марша в дециметрах (1050 мм, без учёта швов);
• 14 — высота вертикального подъёма марша в дециметрах (1400 мм);
• 4 — расчётная нормативная нагрузка по таблице ГОСТ (4 соответствует 360 кгс/м², т.е. 3,6 кПа, без собственного веса).

Таким образом, из обозначения сразу видны и посадочные размеры, и несущая способность.

3. Геометрические параметры плоских маршей ЛМ и ЛМФ

Марши ЛМ — самая распространённая группа для жилья и офисов. Их сечение представляет собой сплошную плиту со ступенями. Ширина варьируется в стандартном ряду 1050, 1200, 1350 и 1500 мм. Высота подъёма кратна стандартным высотам этажей: 1400 мм (для этажа 2,8 м), 1500 мм (3,0 м), 1600 мм (3,3 м) и т.д. Длина проекции при уклоне 1:2 составляет приблизительно 2 × H, но точные цифры заданы серией.

Таблица 1. Ходовые плоские марши ЛМ по серии 1.050.1-2

Примечание: Марки ЛМФ имеют те же геометрические размеры, но с фризовыми ступенями, что увеличивает массу на 3–5%. В маркировке это отражается буквой Ф, например ЛМФ 27.11.14-4.

4. Ребристые марши ЛМП

Ребристые марши имеют П-образное или тавровое поперечное сечение с двумя продольными рёбрами. Это решение уменьшает расход бетона и вес при сохранении высокой жёсткости. Применяются они в зданиях с большими временными нагрузками (торговля, производство) или при пролётах свыше 3,3 м по горизонтали.

Таблица 2. Основные представители ребристых маршей ЛМП (серия 1.050.1-3)

Рёбра могут иметь переменную высоту, соответствующую уклону лестницы, и армируются пространственными каркасами.

5. Расчётные нагрузки и подбор марки

Последняя цифра в маркировке — это индекс нормативной нагрузки (без учёта собственного веса). По ГОСТ 9818-85 установлены следующие соответствия:

Таблица 3. Индекс нагрузки и область применения

Собственный вес марша учитывается отдельно при расчёте узлов опирания. Конструктор должен выбрать марку так, чтобы расчётная нагрузка от собственного веса, веса отделки и временной нагрузки не превышала предельных значений, указанных в чертежах серии для данного типоразмера.

6. Подбор марша по высоте этажа и уклону

В типовых двухмаршевых лестничных клетках каждый марш поднимает на половину этажа. Следовательно, зная высоту этажа в свету, можно сразу определить вертикальную составляющую H и длину горизонтальной проекции L. Стандартный уклон лестничных маршей по ГОСТ — 1:2, что даёт соотношение H : L ≈ 1 : 2 (с учётом фризовых ступеней длина корректируется).

Таблица 4. Готовые решения для распространённых высот этажей

Опирание марша на площадку выполняется на глубину 100–120 мм. С обеих сторон марш заводится в горизонтальные пазы площадок, после чего зазоры заполняются цементно-песчаным раствором. Между маршем и стеной оставляют компенсационный зазор 20 мм для звукоизоляции и последующей заделки минераловатным шнуром.

7. Вопрос-ответ

Можно ли обрезать лестничный марш по ширине или длине?
Нет. Лестничный марш — это статически работающая конструкция, армированная по расчётной схеме. Резка нарушает анкеровку рабочей арматуры и приводит к потере несущей способности. Подгонять марш под нетиповой проём запрещено: для нестандартных параметров заказывают индивидуальное изделие или устраивают монолитную лестницу.

Чем ЛМ отличается от ЛМФ?
Марш ЛМ имеет рядовые ступени по всей длине, а ЛМФ — верхнюю и нижнюю фризовые ступени увеличенного размера, которые стыкуются с лестничными площадками. Фризовые ступени делают узел сопряжения более технологичным и эстетичным, но сам марш становится немного тяжелее. Выбор зависит от серии площадок: к площадкам типа ЛП обычно ставят ЛМ, к ЛПФ — ЛМФ.

Допускаются ли трещины на поверхности марша?
По ГОСТ 13015-2012 на лицевой поверхности допускаются усадочные трещины шириной раскрытия не более 0,1 мм. На опорных зонах, в бетоне растянутой зоны трещины не допускаются вообще. Если на заводском изделии обнаружена заметная трещина более 0,2 мм, такой марш считается браком и не подлежит монтажу.

Как заменить марш в старом доме, если серия снята с производства?
Основные геометрические параметры (длина, ширина, высота, уклон) у современных маршей остались теми же, что и в советских сериях, так как ГОСТ 9818-85 действует до сих пор. Если старая марка не выпускается, можно подобрать аналог по таблицам из действующих серий 1.050.1-2 или 1.050.1-3. В случае полного отсутствия нужного типоразмера изготавливается монолитная конструкция или заказывается индивидуальная опалубка на ЖБИ.

Грамотный подбор железобетонного лестничного марша сводится к трём шагам: определить по высоте этажа необходимую вертикаль H и длину L, выбрать ширину из стандартного ряда и назначить индекс нагрузки, соответствующий назначению здания. Таблицы серий 1.050.1-2 и 1.050.1-3 закрывают 95% потребностей типового строительства. Помните, что любое изменение заводской геометрии недопустимо, а опирание должно строго соответствовать проекту. Только такой подход гарантирует безопасность и долговечность лестничного узла на десятилетия вперёд.
