Устройство шахты лифта: виды и особенности

Современные здания редко обходятся без лифтов. Чтобы подъемное оборудование функционировало безопасно и надёжно, требуется грамотно спроектированная и построенная шахта — вертикальный канал, по которому перемещается кабина. В этой статье разберем типы конструкций, материалы, ключевые элементы и особенности, на которые стоит обратить внимание при проектировании и строительстве.

Типы шахт лифтов: Конструктивные решения и материалы

Конструктивно шахты для лифтов делятся на две основные категории: монолитные и сборные. Выбор зависит от архитектурных особенностей здания, нагрузок, бюджета и скорости монтажа.

Монолитные шахты: Особенности и применение

Монолитные конструкции выполняются из армированного бетона, который заливается прямо на строительной площадке. Такой вариант обеспечивает максимальную прочность, герметичность и устойчивость к деформациям. Он особенно востребован в высотных домах, бизнес-центрах и других объектах с высокими эксплуатационными требованиями.

Преимущества монолита:

• Высокий уровень звукоизоляции
• Отсутствие стыков, что снижает риск протечек или вибраций
• Долговечность и огнестойкость

Основной недостаток — продолжительность работ и необходимость опалубки, что требует точного соблюдения технологии.

Сборные шахты: Преимущества и процесс монтажа

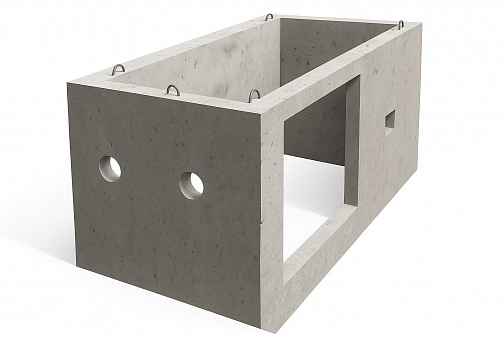

Сборные конструкции чаще всего изготавливаются из железобетонных плит, которые доставляются на объект и монтируются краном. Это решение значительно ускоряет сроки строительства и позволяет добиться стабильного качества за счет заводского производства.

Ключевые плюсы:

• Скорость возведения
• Минимизация «мокрых» процессов
• Возможность серийного производства по стандартам

Важно соблюдать точную геометрию при монтаже, чтобы обеспечить правильную установку направляющих и дверных проемов.

Устройство и элементы шахт лифтов: Функциональность и безопасность

Эффективная работа лифта напрямую зависит от качества выполнения шахты, её конструктивных решений и точности соблюдения нормативов. Все элементы конструкции должны быть согласованы между собой, чтобы обеспечить надежность, безопасность и удобство эксплуатации оборудования на протяжении всего срока службы.

Основные элементы шахты лифта: Обзор и назначение

Шахта включает ряд конструктивных и технологических компонентов, обеспечивающих безопасную работу лифта. Среди них:

• Направляющие рельсы — обеспечивают стабильное движение кабины и противовеса
• Ограждающие стены — несущие элементы, воспринимающие все нагрузки
• Проемы под двери — размещаются по этажам согласно архитектурному плану
• Вентиляционные и сервисные каналы — необходимы для обслуживания и воздухообмена
• Площадка для оборудования — предназначена для установки буферов, блоков и другого оборудования

Размеры шахт лифтов: Стандарты и индивидуальные проекты

Параметры вертикального канала определяются в зависимости от типа кабины, ее грузоподъемности и числа остановок. Хотя существуют типовые нормативы, многие объекты требуют индивидуального расчета габаритов. Это особенно актуально при реконструкции зданий или проектировании нестандартных решений.

В строительной документации габариты указываются с учетом допустимых зазоров, монтажных припусков и толщины стеновых элементов. Важно предусмотреть также доступ к обслуживаемым частям системы.

Приямок лифтовой шахты: Глубина, оборудование и требования

В нижней части конструкции располагается специальное углубление, необходимое для установки амортизирующих элементов и систем аварийной остановки. Его глубина варьируется в зависимости от типа оборудования и скорости перемещения кабины.

Обязательные условия:

• Гидроизоляция основания
• Наличие дренажной системы или лотков для отвода воды
• Установка стационарных средств доступа (например, скоб или лестниц), если глубина превышает установленные нормы

Акустический шов: Необходимость и варианты исполнения

Для защиты от передачи вибраций и шума между шахтой и жилыми или офисными помещениями часто применяется специальное разделение стен с использованием упругих материалов. Это помогает повысить акустический комфорт в здании, особенно в многоэтажных домах и гостиницах.

Такие решения выполняются с помощью виброизоляционных прокладок, пенополиуретановых вставок или других шумопоглощающих материалов. Вариант исполнения зависит от назначения объекта и проектной документации.

Специализированные шахты: Области применения и особенности

Помимо стандартных конструкций, в строительстве и промышленности используются и специализированные виды шахт. Такие решения актуальны в условиях повышенных требований к надежности, безопасности или нестандартной архитектуре. Конструкции разрабатываются индивидуально под каждое направление применения.

Шахтерские лифты: Конструкция и безопасность

В горнодобывающей промышленности применяются вертикальные стволы, по которым перемещается специальное подъемное оборудование. В таких условиях безопасность выходит на первый план: учитываются факторы повышенной влажности, температуры, давления и агрессивных сред.

Отличительные особенности:

• Дополнительная герметизация стенок
• Использование взрывобезопасных компонентов
• Монтаж резервных систем экстренной эвакуации

Часто шахты выполняются с многоуровневой защитой, включая пожароустойчивые оболочки и аварийные трапы.

Металлические шахты: Области использования и требования к безопасности

Легкие стальные конструкции часто применяются в торговых центрах, производственных зданиях и при установке подъемников снаружи фасадов. Они быстро монтируются и не требуют массивных фундаментов.

Однако такие решения нуждаются в усиленной антикоррозийной защите, теплоизоляции и звукоизоляции. Кроме того, важно учесть соответствие противопожарным нормам и ветрозащитным нагрузкам, особенно в регионах с суровым климатом.
