Железобетонные перемычки: полный гид по размерам, маркировке и подбору по ГОСТ

Железобетонные перемычки: полный гид по размерам, маркировке и подбору по ГОСТ

Перемычка из армированного бетона — обязательный элемент, которым перекрывают оконные, дверные и другие проёмы в стенах из кирпича, блоков или камня. Она воспринимает давление вышележащей кладки и перекрытий, передавая его на простенки. Чтобы не рассчитывать каждый элемент отдельно, применяют типовые заводские изделия. Ниже разобраны их стандартные габариты, правила чтения маркировки и принципы безошибочного выбора под конкретный проём.

Нормативная основа

Размеры и характеристики всех серийных перемычек закреплены в двух документах:

• ГОСТ 948-2016 — распространяется на брусковые, плитные, балочные и фасадные изделия для каменных зданий, задаёт общие технические условия.
• Серия 1.038.1-1 — рабочие чертежи с точными длинами, сечениями, армированием и допустимыми нагрузками. Именно по этому альбому выпускается подавляющее большинство продукции.

Допуски по геометрии дополнительно регламентирует ГОСТ 13015-2012.

Как устроена маркировка

Все перемычки разделены на четыре конструктивных типа:

• ПБ — брусковые, ширина не превышает 250 мм;
• ПП — плитные, цельные элементы шириной от 380 мм;
• ПГ — балочные, имеют Г-образный профиль с опорной полкой;
• ПФ — фасадные, с выступом для создания четверти.

Заводское обозначение, нанесённое на грань балки, полностью описывает изделие. Рассмотрим 8ПБ27-37-п:

• 8 — типоразмер, объединяющий сечение и класс по несущей способности (1–3 — лёгкие, 8 — усиленные);
• ПБ — брусковая;
• 27 — округлённая длина в дециметрах (2720 мм);
• 37 — расчётная нагрузка в кН/м без учёта собственной массы;
• п — наличие монтажных петель. При отсутствии буквы петли не предусмотрены, подъём выполняют через отверстия.

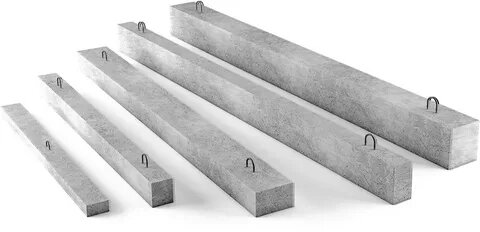

Брусковые перемычки (ПБ)

Брусковые балки бывают трёх сечений: 120×65 мм (только для перегородок), 120×140 мм и 120×220 мм. Их главное преимущество — малый вес. Несколько брусков можно уложить рядом вручную, чтобы перекрыть толстую стену без крана.

Таблица 1. Ходовые брусковые перемычки

Плитные перемычки (ПП)

Плитная перемычка представляет собой цельную полосу, которая одним элементом перекрывает проём на всю толщину стены. Выпускается шириной 380 и 510 мм (под кладку в полтора и два кирпича), высота составляет 65, 140 или 220 мм.

Таблица 2. Основные плитные перемычки

Балочные перемычки (ПГ)

Эти изделия одновременно служат перемычкой и опорой для плит перекрытия. Профиль Г-образный: вертикальное ребро высотой 220 или 290 мм и горизонтальная полка для опирания пустотных плит. Ширина полки варьируется от 130 до 260 мм.

Таблица 3. Характеристики балочных перемычек

Фасадные перемычки (ПФ)

Фасадная перемычка перекрывает проём и одновременно формирует четверть с наружной стороны стены. Вынос лицевой части обычно равен 250 мм, что позволяет установить оконный блок и прикрыть монтажный шов.

Таблица 4. Примеры фасадных перемычек

Как подобрать длину перемычки

Длина балки всегда больше ширины проёма, так как она должна опираться на простенки. Формула расчёта:

L = B + 2 × a,

где L — длина перемычки, B — ширина проёма, a — минимальная глубина опирания.

Значения минимального опирания:

• ненесущая перегородка (проём до 1,5 м): ≥ 100–120 мм;
• несущая стена (проём до 2,5 м): ≥ 170–200 мм;
• несущая стена с проёмом свыше 2,5 м или балочные ПГ: ≥ 250 мм.

Таблица 5. Готовые решения для типовых проёмов

Вопросы и ответы

Можно ли обрезать перемычку до нужной длины на стройке?
Нет, это запрещено. Концы балки содержат анкеровку рабочей арматуры, рассчитанную на передачу усилий в зоне опирания. Резка нарушает защитный слой и полностью лишает изделие несущей способности. Если типовой размер не подходит, необходимо изготовить монолитную перемычку непосредственно на объекте.

Что означает первая цифра в марке, например, 8?
Это индекс, в котором зашиты сечение и прочностные характеристики. Модели с индексом 1 или 2 предназначены для лёгких перегородок и ненесущих стен. Индекс 8 соответствует максимальной несущей способности для данного типа. Ошибка с выбором индекса приводит либо к неоправданным затратам (усиленная балка в перегородке), либо к риску обрушения (лёгкая балка в несущей стене).

В чём разница между ПБ и ПП?
Брусковая перемычка (ПБ) узкая, поэтому на один проём их укладывают несколько штук, добирая общую толщину стены. Например, для стены 510 мм ставят четыре бруска по 120 мм. Плитная перемычка (ПП) сразу имеет ширину 380 или 510 мм и перекрывает проём одной деталью. Плиты быстрее монтировать краном, а бруски удобны при ручной кладке благодаря весу в 30–70 кг.

Можно ли заменить перемычку старого ГОСТа на современную?
Да, взаимозаменяемость сохранена. Разработчики нового ГОСТ 948-2016 оставили прежние размеры и маркировку, поэтому новая балка встанет в тот же проём без доработок. Изменились только внутренние требования к материалам — повышена морозостойкость бетона и класс арматуры.

Зная структуру маркировки и ключевые типоразмеры из серии 1.038.1-1, можно безошибочно подобрать перемычку для любого проёма — от легкой перегородки до несущей стены с опиранием плит. Главные правила: соблюдайте минимальную глубину опирания, не путайте индексы несущей способности и никогда не подрезайте готовые балки. Такой подход обеспечит надёжность узла на весь срок службы здания.
